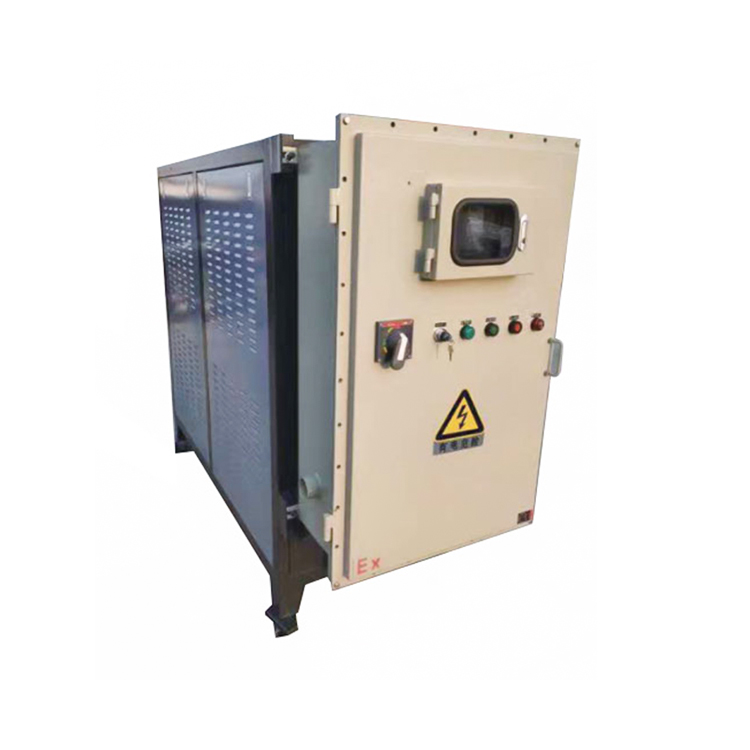

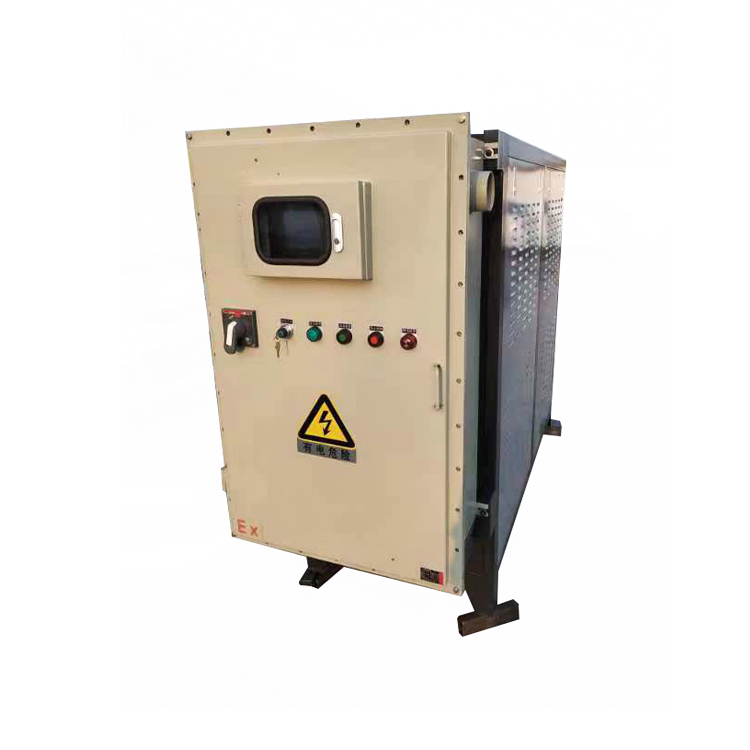

Lò sưởi điện từ (loại chống cháy nổ có thể được tùy chỉnh)

Nguyên lý kỹ thuật

Lò sưởi điện từ là thiết bị chuyển đổi năng lượng điện thành năng lượng nhiệt bằng cách sử dụng nguyên lý cảm ứng điện từ. Bộ điều khiển sưởi điện từ điều chỉnh dòng điện xoay chiều 220V và 50/60 Hz thành dòng điện một chiều, sau đó chuyển đổi dòng điện một chiều thành điện cao tần và điện áp cao có tần số 20-40 KHZ hoặc chuyển đổi dòng điện xoay chiều ba pha dòng điện 380v và 50/60 Hz thành dòng điện một chiều rồi chuyển đổi dòng điện một chiều thành dòng điện một chiều tần số cao và điện áp thấp 10-30 KHZ để sưởi ấm các sản phẩm công nghiệp.

Khi dòng điện cao áp và tần số cao thay đổi nhanh trong cuộn dây đốt nóng điện từ chạy qua cuộn dây, một từ trường xoay chiều thay đổi nhanh chóng sẽ được tạo ra. Khi đặt một thùng chứa sắt lên trên, bề mặt của thùng chứa sẽ cắt ngay các đường sức từ xen kẽ và sinh ra một dòng điện xoay chiều (tức là dòng điện xoáy) trong phần kim loại ở đáy thùng. Dòng điện xoáy làm cho các hạt mang điện ở đáy thùng chuyển động nhanh và không đều, các hạt mang điện va chạm và cọ xát với nhau tạo ra nhiệt năng. Như vậy mới đạt được hiệu quả làm nóng đồ vật. Nghĩa là, đây là phương pháp gia nhiệt bằng cách chuyển đổi năng lượng điện thành năng lượng từ tính và tạo ra dòng điện xoáy cảm ứng trên bề mặt thân thép được nung nóng. Cách này về cơ bản giải quyết được vấn đề hiệu suất nhiệt thấp do gia nhiệt thông qua phương pháp dẫn nhiệt như tấm sưởi điện và cuộn dây sưởi điện.

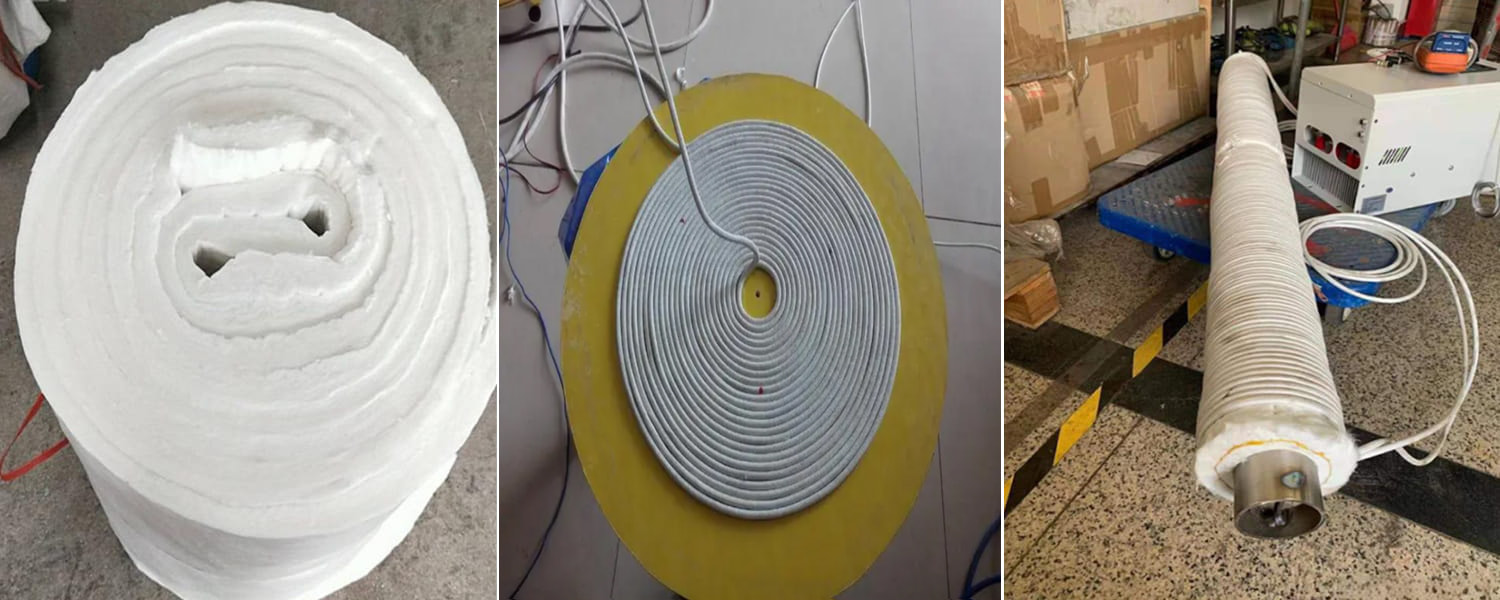

Sơ đồ lắp đặt cuộn dây điện từ

Hình 1 thể hiện bông lọc axit silicic và Hình 2 thể hiện dây nhiệt độ cao. Thực hiện tốt công tác bảo quản nhiệt tại chỗ, quấn Hình 1 quanh đường ống tại chỗ, sau đó quấn dây nhiệt độ cao quanh bông cách nhiệt. Cố định cả hai đầu bằng băng keo chịu nhiệt độ cao hoặc dây buộc cáp chống mưa như hình 3.

Hệ thống điều khiển thông minh

Sức mạnh: Không giới hạn

Loại: Công tắc tơ / Rơle trạng thái rắn / Bộ chỉnh lưu điều khiển bằng silicon

Chế độ điều khiển: PLC hoặc tùy chỉnh

Chế độ điều khiển: PID

Loại chống cháy nổ: Không chống cháy nổ / Chống cháy nổ

Loại bảo vệ: Có thể tùy chỉnh trong phạm vi IP66

Chức năng giám sát: Giám sát nhiệt độ đầu vào và đầu ra, giám sát nhiệt độ buồng bên trong, giám sát lưu lượng trung bình

Chức năng bảo vệ: Báo động quá nhiệt, báo động quá tải, báo động lưu lượng thấp, báo động quá nhiệt liên kết với động cơ.
