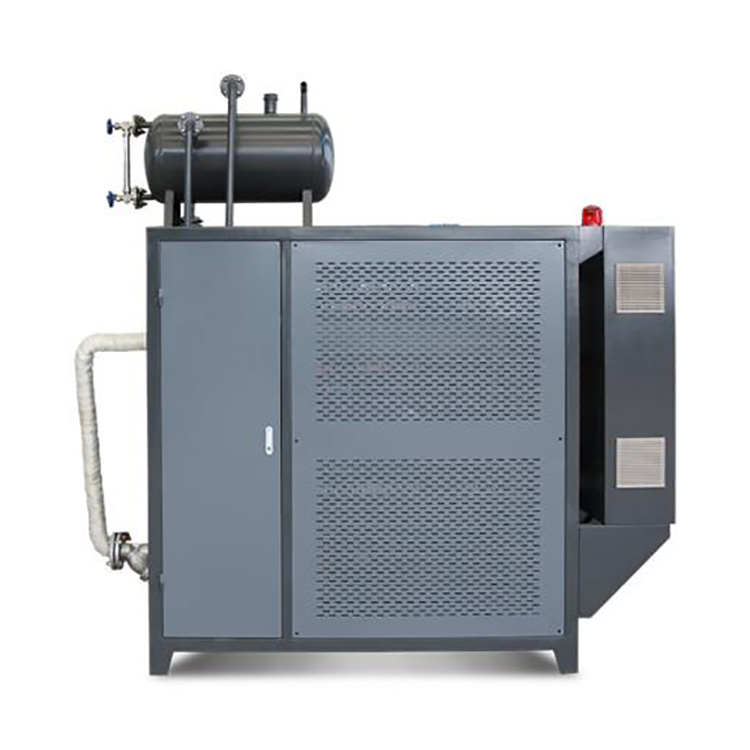

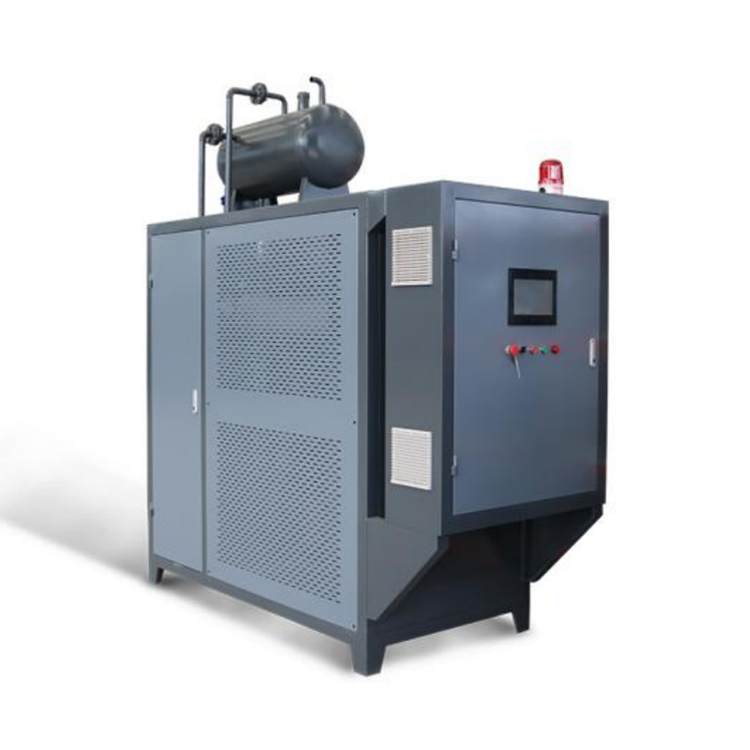

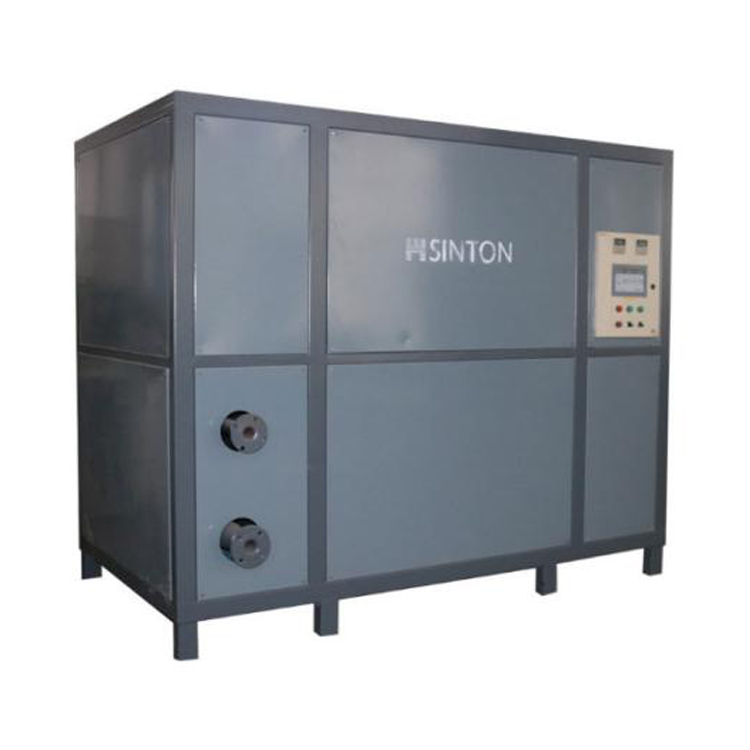

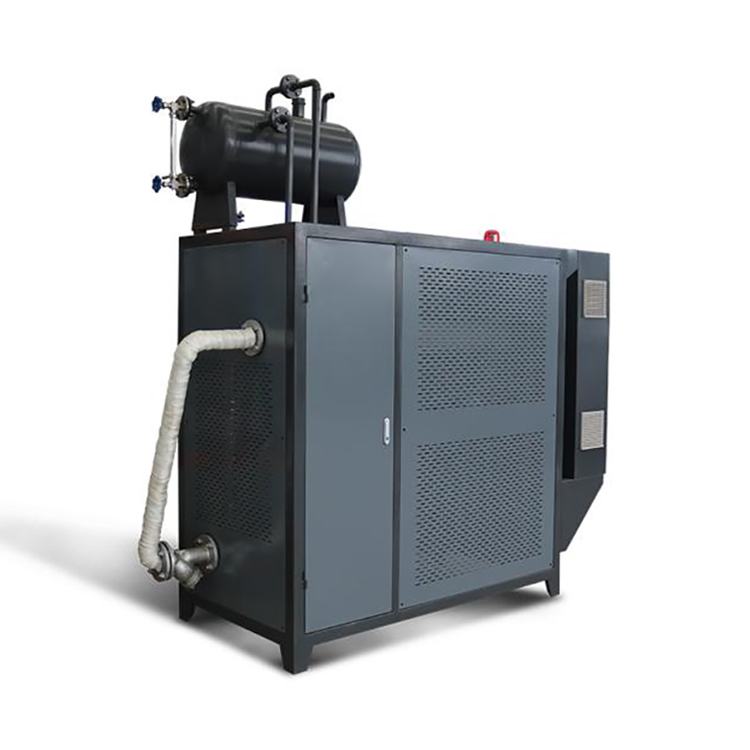

Máy sưởi dầu dẫn nhiệt điện từ

Nguyên tắc làm việc

Nguyên lý của hệ thống sưởi cảm ứng điện từ là dòng điện xoay chiều được tạo ra bởi nguồn điện sưởi ấm cảm ứng tạo ra một từ trường xen kẽ thông qua cảm biến (tức là cuộn dây) và vật dẫn từ được đặt trong đó để cắt đường sức từ xen kẽ, từ đó tạo ra dòng điện xoay chiều (tức là dòng điện xoáy) bên trong vật thể. Dòng điện xoáy làm cho các nguyên tử bên trong vật chuyển động không đều với tốc độ cao, các nguyên tử va chạm và cọ sát vào nhau sinh ra nhiệt năng, có tác dụng làm nóng các vật thể. Tức là bằng cách chuyển đổi năng lượng điện thành năng lượng từ, thân thép được nung nóng tạo ra năng lượng từ tính và tạo ra nhiệt.

Ưu điểm của sưởi ấm điện từ:

1. Nó có thể được làm nóng nhanh chóng. Sóng điện từ có thể tạo ra dòng điện cảm ứng trong vật thể, làm nhiệt sinh ra trực tiếp bên trong vật thể. Năng lượng được sử dụng rất nhiều và tốc độ gia nhiệt nhanh;

2. Nhiệt độ có thể được điều chỉnh chính xác. Sưởi ấm điện từ có thể kiểm soát chính xác công suất sưởi ấm. So với các phương pháp sưởi ấm truyền thống, việc điều chỉnh nhiệt độ linh hoạt hơn;

3. Độ an toàn cao, vì hệ thống sưởi điện từ tạo ra dòng điện cảm ứng và không cần ngọn lửa hoặc ngọn lửa trần nên không có nguy cơ cháy nổ;

4. Nó có thể giảm mức tiêu thụ năng lượng. Sưởi ấm bằng điện từ chỉ tạo ra nhiệt cho những vật cần nung nóng. Không có sự thất thoát nhiệt trong các phương pháp sưởi ấm truyền thống nên tiết kiệm năng lượng hơn.

5. An toàn và đáng tin cậy: tách dầu-điện, không tích tụ than cốc và không rò rỉ cải thiện đáng kể sự an toàn khi sử dụng. Khởi động mềm điện áp thấp làm giảm tác hại của dòng điện tăng vọt và tránh hư hỏng thiết bị do dao động điện áp. Nguồn chuyển đổi tần số phần đầu ra có thể tự động điều chỉnh kích thước của dòng điện theo dao động điện áp để đảm bảo nguồn điện ổn định và sẽ không bị hỏng do mang điện không đủ do tăng điện áp và dòng điện. Nhiệt tập trung bên trong thân máy sưởi và nhiệt độ bề mặt của Cuộn dây điện từ cao hơn nhiệt độ trong nhà một chút, có thể chạm vào an toàn và có khả năng cách nhiệt tốt mà không cần bảo vệ nhiệt độ cao.

6. Hiệu suất cao và tiết kiệm năng lượng: làm nóng cảm ứng điện từ tần số cao, thông qua cảm ứng điện từ tác động trực tiếp lên bình nước, làm cho bình nước nóng lên, làm giảm quá trình dẫn nhiệt qua môi trường, ít thất thoát nhiệt, cao hiệu suất nhiệt, làm nóng tức thời, không cần khả năng lưu trữ nhiệt, hiệu suất nhiệt tức thời có thể cao tới 98% trở lên, trong cùng điều kiện, tiết kiệm năng lượng 20% ​​so với khí tự nhiên, giúp tiết kiệm đáng kể chi phí sản xuất.

7. Kiểm soát nhiệt độ chính xác: bản thân cuộn dây không tạo ra nhiệt, điện trở nhiệt nhỏ, quán tính nhiệt thấp, nhiệt độ của thành trong và ngoài của thùng phù hợp, kiểm soát nhiệt độ theo thời gian thực và chính xác, khả năng kiểm soát nhiệt độ dầu được cải thiện đáng kể và hiệu quả sản xuất cao.

8. Cải thiện môi trường: thiết bị sưởi điện từ áp dụng phương pháp sưởi ấm bên trong, nhiệt được tập trung bên trong thân máy sưởi và nhiệt bên ngoài không bị tiêu tán. Sử dụng năng lượng sạch và loại bỏ khí thải các chất có hại như carbon dioxide. Tạo ra một môi trường thân thiện, môi trường sản xuất an toàn và thoải mái cho nhân viên sản xuất tuyến đầu.

9. Tuổi thọ sử dụng: dây điện từ, chịu nhiệt độ cao cấp công nghiệp, được sử dụng trong hơn 15 năm.

10. Âm thanh yên tĩnh: Tần số cung cấp năng lượng nhiệt là 20.000 HZ, vượt quá tần số nghe bình thường của cơ thể con người, điều này không chỉ cải thiện hiệu suất nhiệt mà còn im lặng và thân thiện với môi trường.

11. Bảo trì: Gia nhiệt cảm ứng điện từ. Khi làm việc, thành phần cốt lõi của hệ thống sưởi là từ trường cố định. Sau khi nước đi qua, nó bị nhiễm từ và cấu trúc của nước bị nhiễm từ. Hệ thống không cần bảo trì.

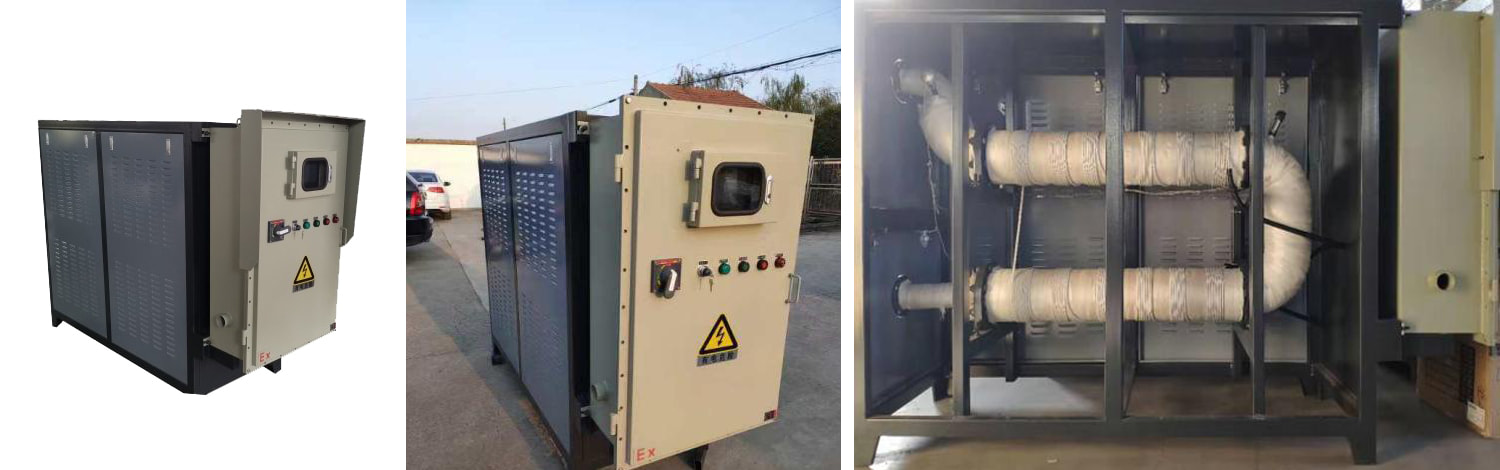

Hiệu suất sưởi điện từ chống cháy nổ

1. Kết cấu chính được làm bằng thép có khả năng chịu tải lớn;

2. Nhiệt được truyền vào bên trong, có hiệu suất nhiệt cao;

3. Hiển thị đồng hồ đo nhiệt độ dầu đầu vào và đầu ra, dễ theo dõi;

4. Công suất sưởi được chuyển đổi tự do để duy trì nhiệt độ không đổi;

5. Nhiệt độ môi trường trong vòng 100oC, có thể điều chỉnh tự do;

6. Hiển thị tóm tắt dữ liệu giao thông, quản lý thông minh;

7. Chức năng hiển thị áp suất đã hoàn tất, dễ theo dõi;

8. Hộp điều khiển được niêm phong và an toàn, chống cháy và chống cháy nổ;

9. Báo động tự động phát hiện nhiệt độ, an toàn tốt.

Nhược điểm của sưởi ấm điện từ:

1. Chi phí cao hơn. So với các phương pháp sưởi ấm truyền thống, thiết bị sưởi điện từ đắt hơn;

2. Có những hạn chế đối với vật liệu có thể làm nóng. Gia nhiệt bằng điện từ chỉ dành cho vật liệu dẫn điện, vật liệu cách điện không thể đun nóng trực tiếp;

3. So với sưởi ấm bằng điện trở, cấu trúc phức tạp hơn và đòi hỏi kiến ​​thức chuyên môn hơn.

Ưu điểm của hệ thống sưởi điện trở:

1. Cấu trúc đơn giản, chi phí thấp và mức độ phổ biến cao.

2. Được sử dụng rộng rãi. Sưởi ấm bằng điện trở được sử dụng rộng rãi trong sản xuất công nghiệp, vệ sinh gia đình và nghiên cứu khoa học;

3. Dễ dàng điều khiển. Kiểm soát nhiệt độ chính xác có thể đạt được bằng cách điều chỉnh dòng điện và điện áp, dễ vận hành;

4. Nhiệt độ gia nhiệt cao. Hệ thống sưởi bằng điện trở có thể tạo ra nhiệt độ rất cao và có thể được sử dụng trong nhiều môi trường khác nhau;

5. Hiệu ứng làm nóng ổn định. Gia nhiệt bằng điện trở có thể duy trì nhiệt độ ổn định trong quá trình gia nhiệt và phù hợp hơn với các phương pháp gia nhiệt truyền thống.

Nhược điểm của hệ thống sưởi điện trở:

1. Tiêu thụ năng lượng cao. Hệ thống sưởi bằng điện trở thường tạo ra nhiều tổn thất nhiệt hơn và do đó tiêu tốn nhiều năng lượng hơn;

2. Tốc độ làm nóng chậm. Làm nóng bằng điện trở phải mất một thời gian tương đối dài để đạt được nhiệt độ mong muốn;

3. Mối nguy hiểm về an toàn. Bởi vì sưởi ấm điện trở đòi hỏi phải sưởi ấm bằng điện, rò rỉ mạch điện hoặc hỏng hóc về điện có thể gây ra rủi ro về an toàn;

4. Đối mặt với những hạn chế về vật chất. Một số vật liệu, chẳng hạn như gốm sứ, thủy tinh, v.v., khó dẫn nhiệt bằng điện trở do đặc tính không dẫn điện của chúng.

Các yếu tố để lựa chọn máy sưởi điện từ bao gồm:

1. Hiệu quả sử dụng năng lượng và tốc độ làm nóng: Trong các ứng dụng theo đuổi hiệu quả sử dụng năng lượng cao và làm nóng nhanh, máy sưởi điện từ có thể có nhiều lợi thế hơn.

2. Yêu cầu kiểm soát nhiệt độ: Trong những trường hợp cần kiểm soát nhiệt độ chính xác hơn, tính linh hoạt điều chỉnh nhiệt độ của hệ thống sưởi điện từ có thể phù hợp hơn.

3. Cân nhắc về an toàn: Đặc điểm không có nguy cơ cháy nổ là một yếu tố quan trọng trong một số môi trường có yêu cầu an toàn cao hơn.

4. Các lĩnh vực ứng dụng và hạn chế về vật liệu: Đánh giá xem liệu sưởi ấm điện từ có thể áp dụng hay không tùy theo vật liệu của vật thể được làm nóng, chẳng hạn như liệu nó có dẫn điện hay không.

5. Yếu tố chi phí: Mặc dù giá của máy sưởi điện từ cao hơn nhưng khi xem xét toàn diện về hiệu quả sử dụng năng lượng và chi phí dài hạn, nó vẫn có thể hấp dẫn.

6. Độ ổn định của hiệu ứng sưởi ấm: Đối với các ứng dụng có yêu cầu cao hơn về độ ổn định nhiệt độ trong quá trình gia nhiệt, cần phải cân nhắc hiệu suất của các lò sưởi khác nhau.

7. Nhu cầu cụ thể của ngành: Ví dụ, trong một số lĩnh vực công nghiệp, có những yêu cầu cụ thể đối với dầu truyền nhiệt ở nhiệt độ cao và có thể có xu hướng chọn máy sưởi điện từ.

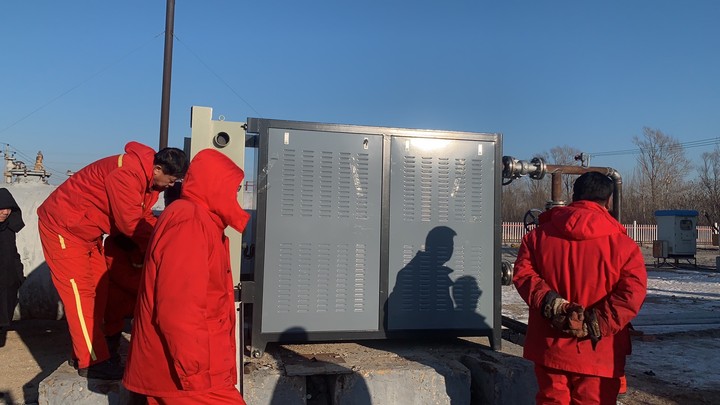

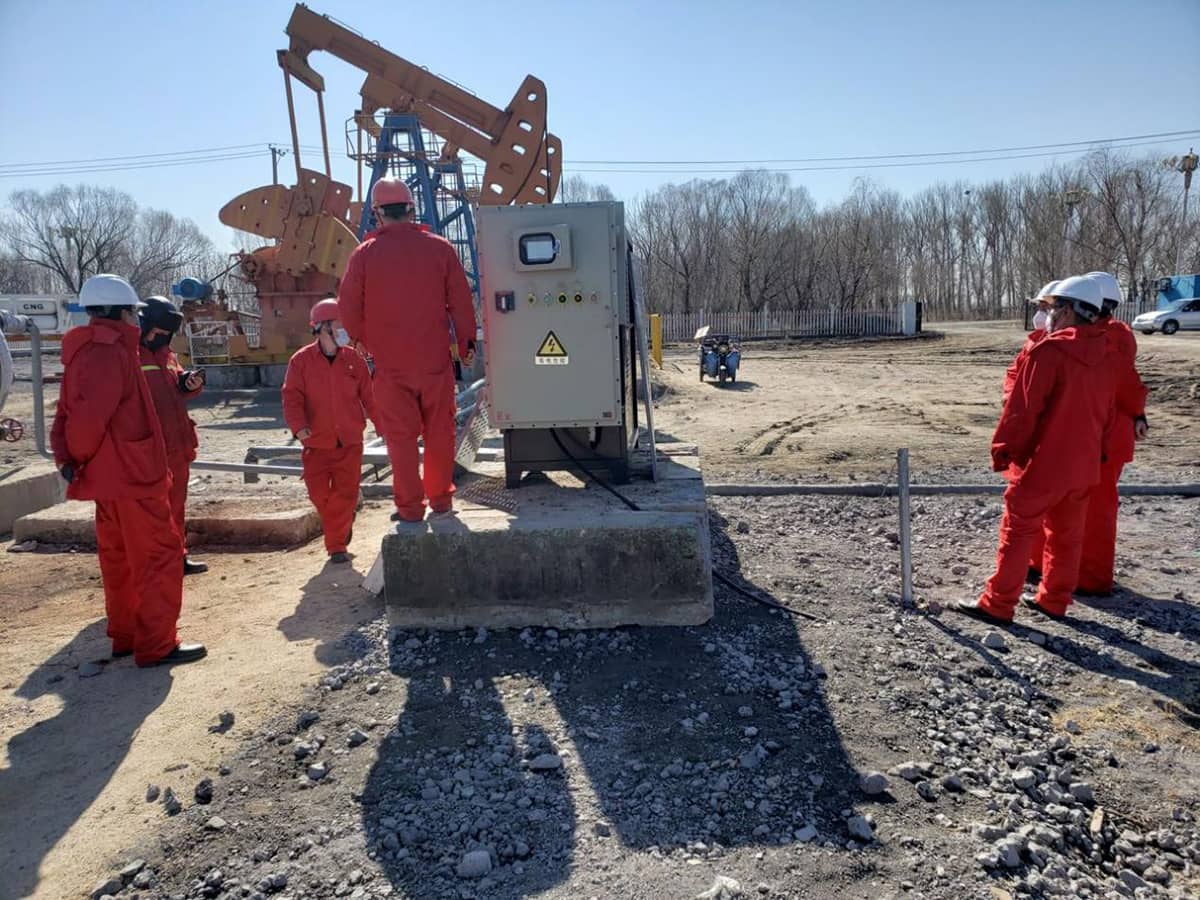

Phân tích trường hợp ứng dụng mỏ dầu

Đốt và sưởi khí tự nhiên thường được sử dụng để sản xuất dầu thô tại các mỏ dầu của Trung Quốc. Trong quá trình gia nhiệt của phương pháp này, thiết bị có kích thước lớn và các chất có hại như nitơ dioxide được tạo ra trong quá trình đốt cháy. Có ô nhiễm thứ cấp, khí tự nhiên dễ cháy nổ, dễ xảy ra tai nạn an toàn trong sản xuất. Quá trình gia nhiệt phức tạp, việc dẫn nhiệt thứ cấp cần được thực hiện qua môi trường nước và tổn thất nhiệt lớn. Mỏ dầu rộng lớn có nguồn nước khan hiếm, nước ở vùng lạnh phía Bắc rất dễ đóng băng, điều này hạn chế việc sử dụng khí đốt tự nhiên làm phương pháp sưởi ấm. Việc sưởi ấm bằng khí đốt tự nhiên đòi hỏi phải bảo trì thủ công, điều này làm tăng chi phí nhân công. Thiết bị của phương pháp sưởi ấm điện từ có kích thước nhỏ, không có chất độc hại như nitơ dioxide được tạo ra trong quá trình sưởi ấm, không có ô nhiễm thứ cấp, không có hàng nguy hiểm như dễ cháy nổ, và hiệu suất an toàn là đáng tin cậy. không dễ xảy ra tai nạn sản xuất an toàn. Quá trình gia nhiệt là trực tiếp và không cần dẫn nhiệt thứ cấp qua môi trường nước. Sử dụng chế độ gia nhiệt trực tiếp dầu thô bằng thiết bị điện từ, không gây thất thoát nhiệt. Chế độ gia nhiệt điện từ không cần bảo trì thủ công, giúp tiết kiệm chi phí nhân công. Do đó, chế độ gia nhiệt điện từ phù hợp hơn để gia nhiệt dầu thô ở các mỏ dầu của Trung Quốc.

Đối với dầu nặng và dầu có hàm lượng ngưng tụ cao được chiết xuất từ ​​mỏ dầu Liaohe, công suất thu hồi dầu của mỗi máy là 30 tấn/ngày, nhiệt độ đầu giếng đầu ra dầu là 10oC và nhiệt độ đầu ra dầu là khoảng 40oC sau khi gia nhiệt. Chênh lệch nhiệt độ được tính theo 30oC và áp suất thiết kế là 2,5MPa. Nhiệt độ tối thiểu vào mùa đông là -35oC và nhiệt độ trung bình trong năm là 8-9oC. Xem xét tình hình thực tế của mỏ dầu Liaohe , chúng tôi khuyên bạn nên khuyến khích sử dụng chế độ sưởi điện từ.

Khả năng thích ứng môi trường

1. Nhiệt độ: -20oC ~ 60oC;

2. Độ ẩm: 95%

3. Tần số hoạt động nằm trong khoảng 14-28kHz và khuyến nghị trong khoảng 15-22kHz.

Tổng quan về hiệu suất cơ bản

1. Đặc tính điện áp và công suất: Công suất đầu ra không đổi 300V-450;

2. Hiệu suất nhiệt ≥90%;

3. Nhiệt độ bảo vệ quá nhiệt IGBT: 95 ± 5oC, chức năng bảo vệ quá dòng IGBT, chức năng bảo vệ mất pha;

4. Tần số làm việc: 14-28kHz;

5.Sử dụng cấu trúc liên kết mạch cộng hưởng loạt toàn cầu, được điều khiển bởi chip điều khiển IGBT hiệu suất cao và chế độ vận hành cộng hưởng hiệu quả cao;

6. Nó có chế độ khởi động / dừng khởi động mềm, an toàn và đáng tin cậy và có tuổi thọ lâu dài khi khởi động thường xuyên.；

7.Với chức năng bảo vệ ngắn mạch cuộn dây sưởi;

8. Nó có cổng phát hiện nhiệt độ với độ chính xác 10 chữ số và phạm vi nhiệt độ phát hiện là 0-150oC; nó có thể được đặt thành một công tắc mềm để điều khiển khởi động và dừng.;

9.Với nhiều cuộn dây có công suất lớn hơn 999KW, nó hoạt động mà không can thiệp lẫn nhau.；

10.Có thể kết nối với máy để hoạt động; nhiều chuyển động phối hợp với nhau mà không can thiệp lẫn nhau;

11.Sử dụng công nghệ độc đáo, mạch được điều khiển chính xác để hoạt động hiệu quả trong vùng điện cảm yếu và chuyển động có thể hoạt động ở góc hơn 500 độ để duy trì công suất đầu ra không đổi.；

12. Thời gian không gặp sự cố trung bình là hơn 10.000 giờ;

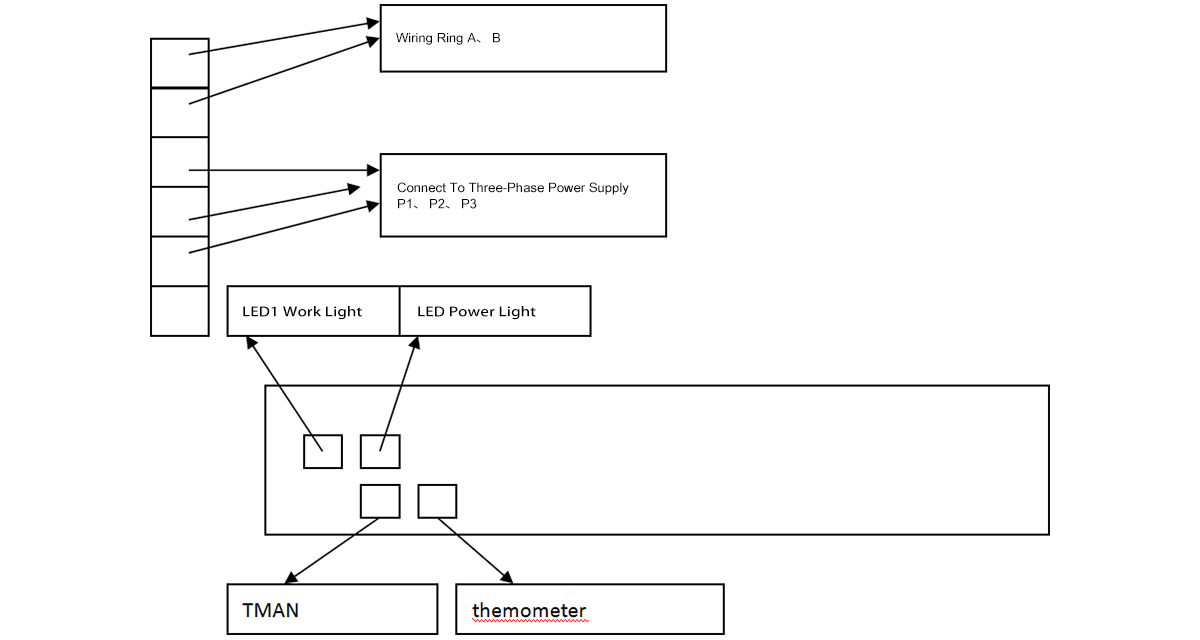

Mô tả hệ thống dây điện và sơ đồ

Ứng dụng

1. Ngành công nghiệp sản xuất than điện đã được sử dụng rộng rãi, như sấy bông, sấy táo tàu, sấy ngô, sấy ngũ cốc, v.v.

2. Ngành nhựa và cao su, như máy thổi màng, máy kéo dây, máy ép phun, máy tạo hạt, máy đùn cao su, máy lưu hóa, máy đùn sản xuất cáp, v.v. cho nhựa.

3. Ngành dược phẩm và hóa chất, như: túi truyền dịch đặc biệt dùng cho thuốc, dây chuyền sản xuất thiết bị nhựa, đường ống dẫn nhiệt chất lỏng trong ngành hóa chất, v.v.

4. Các ngành công nghiệp năng lượng và thực phẩm, như sưởi ấm đường ống dẫn dầu thô; máy móc thực phẩm, chẳng hạn như máy bay chở hàng siêu tốc và các thiết bị khác cần sưởi ấm bằng điện.

5. Phong trào bếp từ thương mại công suất cao.

6. Công nghiệp vật liệu xây dựng, như: dây chuyền sản xuất ống dẫn khí, dây chuyền sản xuất ống nhựa, lưới phẳng cứng nhựa PE, bộ lưới địa kỹ thuật, máy tạo hình rỗng tự động, dây chuyền sản xuất tấm tổ ong PE, dây chuyền sản xuất ống tôn đơn và đôi, bộ phận màng đệm khí composite, ống cứng PVC, dây chuyền sản xuất ống xốp lớp lõi, dây chuyền sản xuất tấm trong suốt ép đùn PP, ống xốp polystyrene ép đùn, bộ phận màng căng PE.

7. Sấy và gia nhiệt trong thiết bị in.

Chăm sóc lò sưởi điện từ

Về tuổi thọ của máy sưởi điện từ, mọi người dần dần chú ý đến chúng. Tuổi thọ của bộ điều khiển máy sưởi điện từ thường dao động từ ba đến năm năm, nhưng tuổi thọ sử dụng của nó liên quan rất nhiều đến một số yếu tố.

1. Sản phẩm có được lắp đặt chính xác hay không. Độ dày của bông cách nhiệt cần thiết cho mỗi lò sưởi điện từ và vòng sưởi điện từ, độ dày và chiều dài của cuộn dây, giá trị điện cảm và giá trị dòng điện đầu vào đều khác nhau và phải là theo đúng hướng dẫn lắp đặt của nhà sản xuất tại nhà máy làm tiêu chuẩn. Và khoảng cách giữa các nhóm cuộn dây giữa mỗi bảng điều khiển sưởi điện từ lớn hơn 10cm cũng rất quan trọng, vì để quá gần sẽ ảnh hưởng lẫn nhau. Chỉ khi sưởi điện từ được cài đặt trong phạm vi thông số bình thường thì có thể đảm bảo hoạt động ổn định lâu dài.

2. Môi trường của xưởng bao gồm bụi, bụi và độ ẩm. Nói chung, bụi càng lớn thì càng bất lợi cho bo mạch chủ điều khiển sưởi điện từ. Nếu bụi tương đối lớn, quạt trên lò sưởi điện từ cần phải được làm sạch thường xuyên. Lò sưởi điện từ làm mát bằng không khí chủ yếu tản nhiệt, thông gió trong nhà tốt hơn để tránh quạt bị kẹt và bo mạch chủ không thể tản nhiệt khiến các linh kiện quá nóng và cháy.

3. Mức độ yêu thích sản phẩm. Đối với những người sử dụng có lượng bụi bẩn tương đối lớn trong xưởng, nên thường xuyên dùng chổi quét quạt trên lò sưởi điện từ, dùng chổi quét bụi trên cuộn dây sưởi điện từ. Đối với cuộn dây, không cần dùng vật nặng để giữ hoặc cắt nó. Không thường xuyên té nước vào cuộn dây hoặc lò sưởi cảm ứng điện từ. Chưa kể để lò sưởi điện từ ra môi trường ngoài trời, vì nếu môi trường ngoài trời gặp ngày mưa chắc chắn sẽ bị ướt, gây ra hiện tượng hỏng nếu bật lên mà không bị khô. Hoặc ở môi trường ngoài trời, buổi sáng trời mưa nhiều và sương nhiều khiến bảng mạch bị ướt. Bật mà không sấy khô cũng sẽ khiến mạch điện bên trong bị chập.

Hướng dẫn cài đặt

1. Các đường kết nối đầu vào và đầu ra dòng điện cao phải được cố định chặt chẽ để đảm bảo tiếp xúc tốt và tránh các khớp bị nóng lên.

2. Khung xe phải được nối đất tốt để tránh tĩnh điện và sét đánh ；

3. Để kết nối với giao diện điều khiển bên ngoài, hãy chú ý đến cực tính và đường kết nối không được quấn bằng đường dây dòng điện cao để tránh nhiễu.；

Các thông số làm việc cơ bản

Dải điện áp làm việc: 320VAC–420VAC

Dải tần số: 4kHz ~ 40kHz (tần số hoạt động toàn công suất bình thường là 13 kHz đến 22kHz)

Xác định độ tự cảm của cuộn dây:

Độ tự cảm của cuộn dây có thể được quấn theo các tham số được cung cấp trong bảng dưới đây. Độ tự cảm quá xa hoặc đường kính không phù hợp sẽ khiến dàn nóng hoạt động không bình thường. Tùy theo mục đích sử dụng mà các thông số sẽ hơi khác nhau. Ngoài ra, khi nhiều máy làm việc cùng nhau, các cuộn dây của các máy khác nhau được phân tách bằng hơn 20CM để tránh nhiễu lẫn nhau.

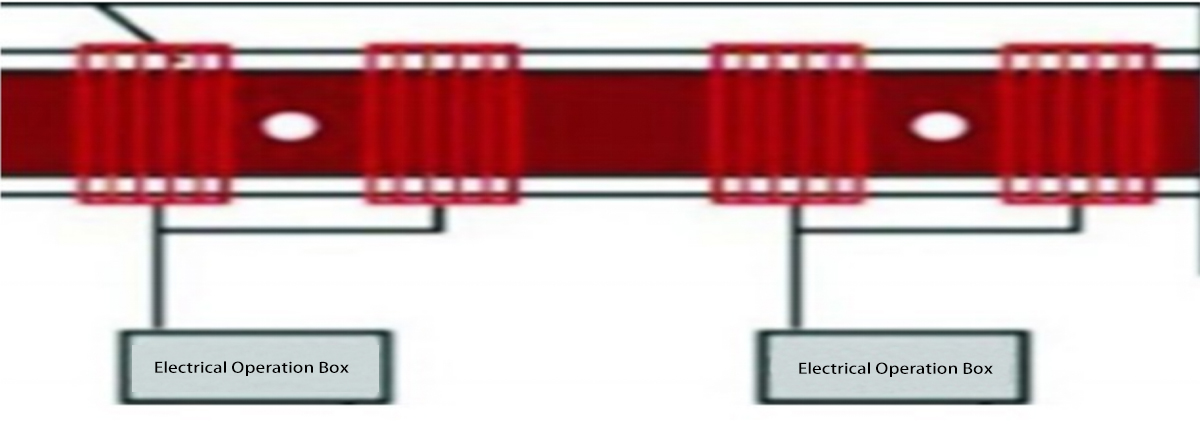

Quấn cuộn dây

Phương pháp quấn cuộn dây hơi khác nhau tùy theo từng tình huống sử dụng và sự khác biệt về công suất. Trong hầu hết các trường hợp, phương pháp cuộn dây được thể hiện trong hình bên dưới: Trước khi cuộn dây, quấn bông cách nhiệt dày khoảng 25 mm và chừa khoảng cách 10 đến 20CM cho mỗi phần. Sau đó bọc phần tiếp theo. Đầu dò đo nhiệt độ của bộ điều nhiệt có thể được cố định trong khu vực cách nhau.
