Nhiều ứng dụng của tín hiệu từ xa

Trong lĩnh vực tự động hóa công nghiệp hiện đại, việc ứng dụng đa dạng tín hiệu từ xa đã trở thành chìa khóa để đạt được hiệu quả sản xuất linh hoạt và hiệu quả. Các phương thức truyền thông khác nhau đóng vai trò quan trọng trong các lĩnh vực tương ứng, mang lại sự linh hoạt và độ tin cậy cao hơn cho các hệ thống điều khiển công nghiệp. Trong bài viết này, Sinton sẽ tiết lộ cho bạn những ứng dụng đa dạng của tín hiệu truyền từ xa.

1.DCS (Hệ thống điều khiển phân tán):

Hệ thống điều khiển DCS tên đầy đủ: "hệ thống điều khiển phân tán", là hệ thống điều khiển tập trung được điều khiển bởi phòng điều khiển trung tâm của chủ sở hữu, đối với chúng tôi, phòng điều khiển trung tâm cần điều khiển lò sưởi, điều đó có nghĩa là không chỉ các tủ vận hành được trang bị của chúng tôi mới có thể được trang bị máy sưởi, nhưng cũng có máy sưởi điều khiển DCS. Chúng ta cần cung cấp tín hiệu khởi động, tín hiệu chạy thụ động, tín hiệu cảnh báo bất thường thụ động, v.v...

Nhu cầu sử dụng chức năng này đòi hỏi phải lựa chọn các rơle trung gian, các tiếp điểm phụ và khối đầu cuối, các núm và đèn báo, đồng thời âm lượng của tủ cũng được tăng lên.

Hệ thống điều khiển phân tán (DCS) là một hệ thống tự động hóa công nghiệp và độc đáo ở chỗ hệ thống điều khiển được phân phối trong suốt quá trình sản xuất. Cách tiếp cận phân tán này không chỉ cải thiện tính linh hoạt của hệ thống mà còn giúp việc giám sát và kiểm soát các nhà máy quy mô lớn hiệu quả hơn. Việc áp dụng DCS giúp quá trình sản xuất dễ dàng tối ưu hóa, giám sát và bảo trì hơn.

2. Đầu ra analog nhiệt độ:

Thông số nhiệt độ thường được sử dụng của chúng tôi:

A. Cặp nhiệt điện, số chỉ số là K;

B. Điện trở nhiệt và số chỉ số là PT100;

Khách hàng cần phòng điều khiển trung tâm xem nhiệt độ của máy sưởi tại chỗ, cắm tín hiệu và chức năng duy nhất là xuất tín hiệu ra.

Thông số phân loại tín hiệu:

A.4-20mA

B.0-10V

C.0-5V

Ở trạng thái chưa có tủ điều khiển nên đây là loại máy phát tín hiệu thông dụng của chúng ta.

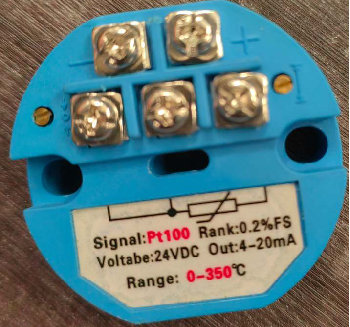

Ví dụ: chuyển từ K sang 4-20mA cho PT100 sang 4-20mA

Nếu được trang bị tủ điều khiển, chúng ta có thể chọn thiết bị điều khiển nhiệt độ đặc biệt có hộp số.

Đầu ra analog nhiệt độ đóng vai trò quan trọng trong tín hiệu cảm biến trong điều khiển công nghiệp. Tín hiệu tương tự thu được bằng cách đo một đại lượng vật lý, chẳng hạn như nhiệt độ, được biểu thị dưới dạng điện áp hoặc dòng điện. Đầu ra analog này cung cấp cho các kỹ sư dữ liệu chính xác và theo thời gian thực, giúp kiểm soát chính xác sự thay đổi nhiệt độ trong quá trình sản xuất.

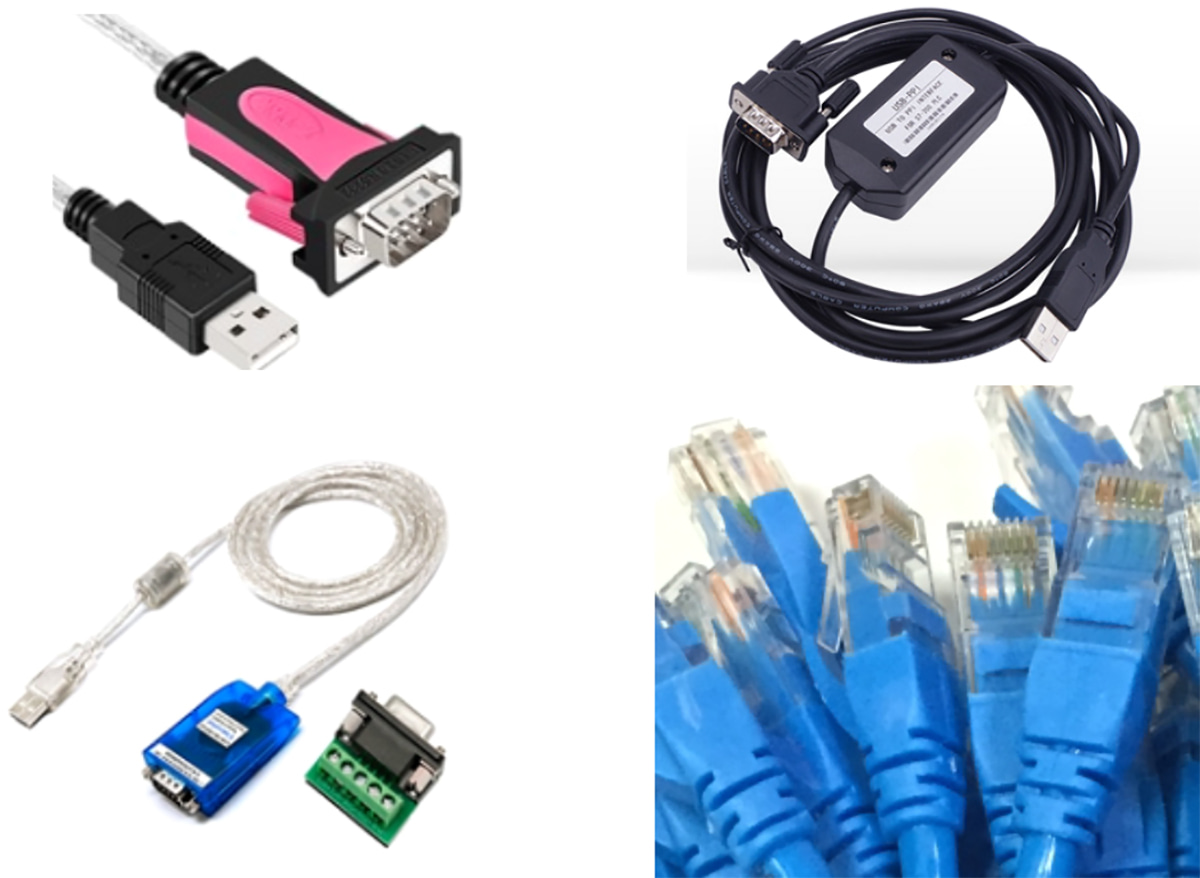

3.RS232, RS485 và PPI/MP:

RS232, RS485 và PPI/MP đề cập đến chế độ giao tiếp giao tiếp theo các giao thức khác nhau.

Mục tiêu: Đọc nhiệt độ, ghi nhiệt độ.

Các giao thức truyền thông nối tiếp RS232 và RS485 đóng vai trò quan trọng trong việc truyền dữ liệu giữa các thiết bị. RS232 phù hợp cho giao tiếp khoảng cách ngắn, trong khi RS485 phù hợp cho giao tiếp đường dài và đa điểm. Tính linh hoạt và độ tin cậy của cả hai khiến chúng trở nên lý tưởng để trao đổi dữ liệu giữa các thiết bị khác nhau, kể cả trong các hệ thống tự động hóa công nghiệp.

PPI và MPI lần lượt là các giao thức truyền thông được sử dụng rộng rãi cho truyền thông điểm-điểm và đa điểm. Việc sử dụng giao thức này giúp đơn giản hóa kết nối và liên lạc giữa các thiết bị, đồng thời cung cấp cho các kỹ sư các phương tiện giám sát và lập trình thuận tiện hơn.

4Buýt Ethernet (IP) :

Bus Ethernet (IP) là một phần quan trọng của hệ thống điều khiển công nghiệp hiện đại vì băng thông cao và tính linh hoạt. Thông qua ngăn xếp giao thức TCP/IP, Ethernet không chỉ thực hiện giao tiếp tốc độ cao giữa các thiết bị mà còn cung cấp các giải pháp tiên tiến để giám sát và điều khiển từ xa. Các hệ thống tự động hóa công nghiệp có thể chia sẻ thông tin theo thời gian thực qua mạng, cho phép các quy trình sản xuất hiệu quả hơn.

Trong thế giới tín hiệu từ xa, các chế độ liên lạc này có những đặc điểm riêng, cung cấp giải pháp hoàn chỉnh cho nhu cầu đa dạng của hệ thống điều khiển công nghiệp. Bằng cách tích hợp các phương thức giao tiếp này, các kỹ sư có thể cho phép các thiết bị hoạt động cùng nhau tốt hơn và đẩy tự động hóa công nghiệp lên một tầm cao mới.
