Khám phá thế giới mặt bích

Trong lĩnh vực công nghiệp, mặt bích là một thành phần quan trọng của việc kết nối đường ống và thiết bị, và trong thế giới mặt bích, ba tiêu chuẩn GB, JB, HG là những hướng dẫn không thể bỏ qua. Đồng thời, các loại mặt bích khác nhau, chẳng hạn như mặt bích hàn phẳng, mặt bích hàn phẳng cổ, mặt bích hàn ổ cắm, mặt bích hàn đối đầu cổ và vỏ mặt bích, mang lại sự lựa chọn phong phú cho kỹ thuật. Sinton sẽ đi sâu vào các tiêu chuẩn và loại này cũng như tên mã tương ứng của chúng để khám phá thế giới Mặt bích đầy màu sắc cho bạn.

Đầu tiên, chúng ta hãy xem xét ba tiêu chuẩn chính của GB, JB và HG. GB là tiêu chuẩn quốc gia, JB là tiêu chuẩn của Bộ Máy móc, HG là tiêu chuẩn của Bộ công nghiệp hóa chất. Ba tiêu chuẩn này phục vụ các lĩnh vực khác nhau, đảm bảo rằng mặt bích được sử dụng rộng rãi trong mọi tầng lớp xã hội. Tiêu chuẩn GB đã được công nhận rộng rãi trong các dự án kỹ thuật có thẩm quyền quốc gia, tiêu chuẩn JB tập trung nhiều hơn vào kỹ thuật cơ khí và tiêu chuẩn HG đóng vai trò quan trọng trong ngành hóa chất. Việc hiểu rõ các tiêu chuẩn này giúp các kỹ sư đưa ra những lựa chọn sáng suốt dựa trên nhu cầu cụ thể.

Tiếp theo, hãy tập trung vào loại mặt bích. Mặt bích hàn phẳng, mặt bích hàn cổ, mặt bích hàn ổ cắm, mặt bích hàn đối đầu cổ và vỏ mặt bích, mỗi loại có những đặc điểm và kịch bản ứng dụng riêng.

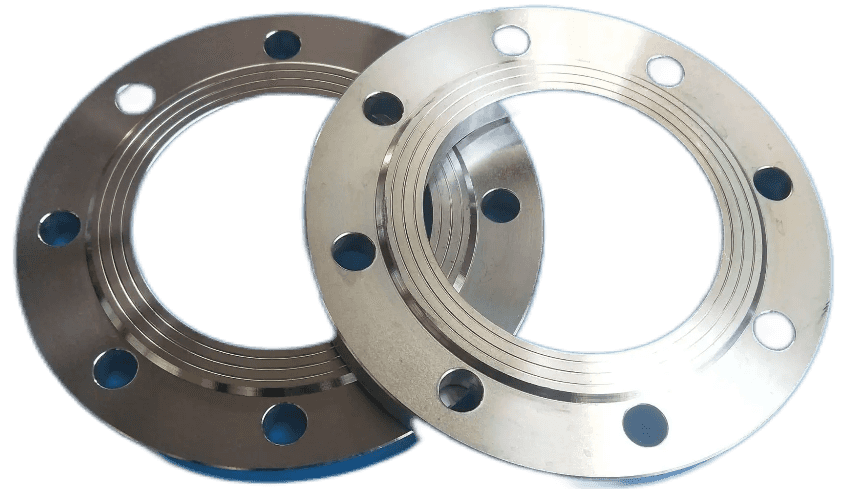

Mặt bích hàn phẳng: mặt bích hàn phẳng còn được gọi là mặt bích hàn chồng, kết nối giữa mặt bích hàn phẳng và đường ống là đưa ống vào lỗ bên trong của mặt bích đến vị trí thích hợp, sau đó hàn chồng lên nhau, ưu điểm của nó là rằng cụm hàn dễ căn chỉnh hơn và giá thành rẻ nên được sử dụng rộng rãi. Theo tính toán áp suất bên trong, độ bền của mặt bích hàn phẳng bằng khoảng 2/3 so với mặt bích hàn tương đối và tuổi thọ mỏi bằng khoảng 1/3 so với mặt bích hàn đối đầu. Do đó, mặt bích hàn phẳng chỉ phù hợp với hệ thống đường ống có mức áp suất tương đối thấp và biến động áp suất, độ rung và sốc không nghiêm trọng. (Ưu điểm: phù hợp với kỹ thuật tổng hợp, lắp đặt dễ dàng, chi phí thấp);

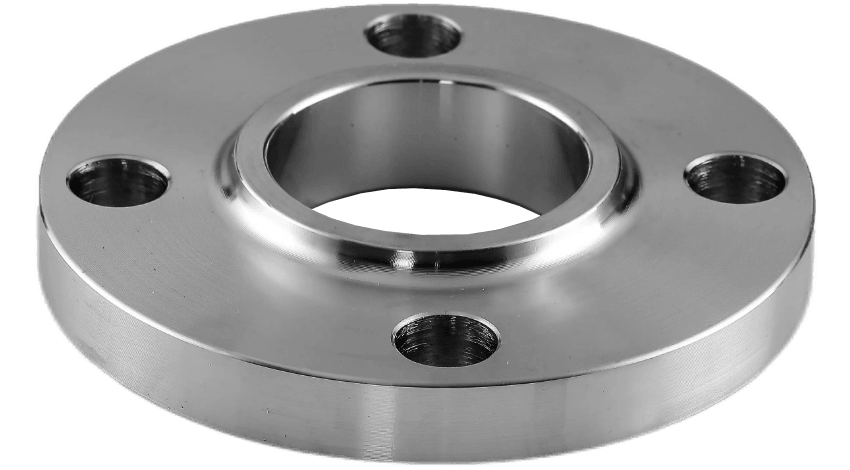

Mặt bích hàn phẳng cổ: Mặt bích hàn phẳng cổ giống như mặt bích hàn phẳng dạng tấm, và ống thép, phụ kiện đường ống, v.v. được đưa vào mặt bích thông qua mối hàn phi lê và thiết bị hoặc mặt bích kết nối đường ống. Mặt bích hàn phẳng có cổ cũng là mặt bích hàn phẳng, do cổ ngắn nên nâng cao độ bền của mặt bích và nâng cao khả năng chịu lực của mặt bích. Vì vậy, nó có thể được sử dụng cho các nhà sản xuất thiết bị đường ống áp suất cao hơn. (Ưu điểm: độ cứng và độ kín tốt, thường được sử dụng trong môi trường nhiệt độ cao và áp suất cao);

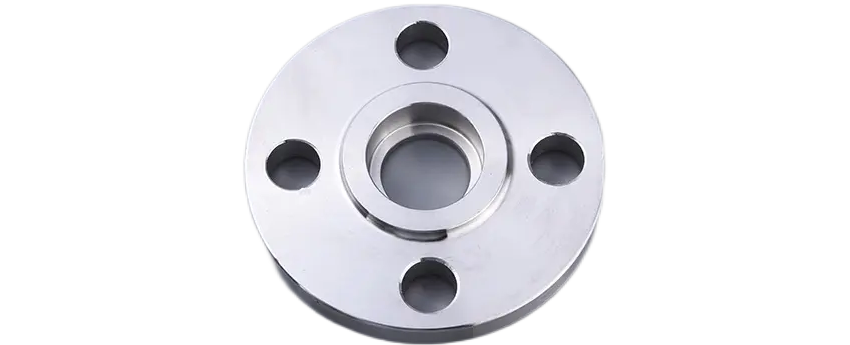

Mặt bích hàn ổ cắm: Mặt bích hàn ổ cắm là mặt bích có một đầu và đầu kia của ống được hàn bằng bu lông. Nó thường được sử dụng trong các đường ống có PN<10.0Mpa và DN>40. (Ưu điểm: dễ lắp đặt, phù hợp với hệ thống áp suất thấp, là một trong những loại mặt bích phổ biến);

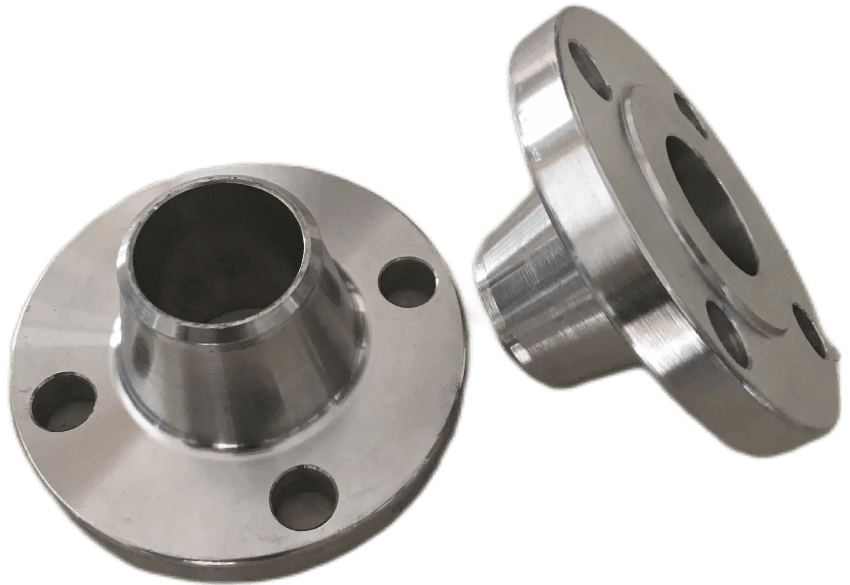

Mặt bích hàn giáp mép cổ: Mặt bích hàn giáp mép cổ còn gọi là mặt bích cổ cao, nó khác với các mặt bích khác ở chỗ có một cổ cao dài và nghiêng từ mặt bích và ống hàn đến mặt bích, độ dày thành của phần này là cổ cao chuyển dần sang độ dày của tường dọc theo hướng chiều cao, cải thiện sự gián đoạn ứng suất, do đó làm tăng cường độ của mặt bích. Mặt bích hàn đối đầu cổ chủ yếu được sử dụng trong các điều kiện làm việc khắc nghiệt, chẳng hạn như sự giãn nở nhiệt của đường ống hoặc các tải trọng khác để làm cho mặt bích chịu ứng suất lớn hơn hoặc ứng suất thay đổi nhiều lần; Áp suất, nhiệt độ dao động rất lớn trong đường ống và đường ống có nhiệt độ cao, áp suất cao và nhiệt độ thấp dưới 0. (Ưu điểm: thích hợp với điều kiện nhiệt độ và áp suất cao, có khả năng chống ăn mòn tốt);

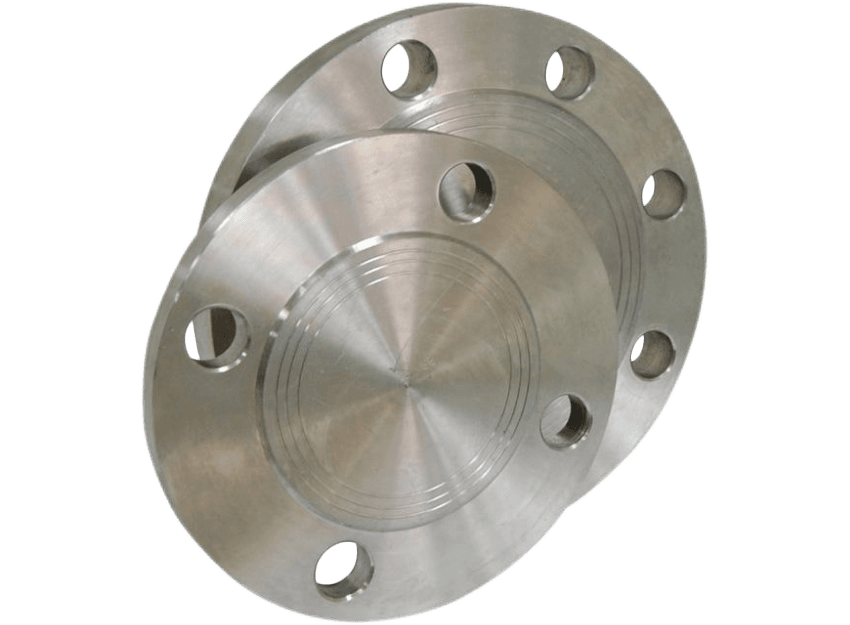

Bìa bích: Bìa bích còn được gọi là mặt bích mù, tấm mù. Nó là một mặt bích không có lỗ ở giữa để bịt kín nút ống. Chức năng tương tự như đầu hàn và nắp dây, nhưng mặt bích mù và nắp có thể được tháo ra bất cứ lúc nào, còn đầu hàn thì không. Ứng dụng thực tế trong ngành công nghiệp sưởi ấm để làm ống gia nhiệt hàn hoặc thiết bị trao đổi nhiệt hàn ống trao đổi nhiệt được sử dụng nhiều hơn. (Ưu điểm: Dùng để đóng kết nối mặt bích, bảo vệ đường ống và thiết bị khỏi môi trường bên ngoài).

Mỗi loại mặt bích đều có tên mã tương ứng, là ngôn ngữ thông dụng của các kỹ sư. Việc làm quen với các mã này cho phép lựa chọn mặt bích thích hợp nhanh hơn và chính xác hơn. Ví dụ: mã mặt bích theo tiêu chuẩn GB, mã mặt bích theo tiêu chuẩn JB và mã mặt bích theo tiêu chuẩn HG, tất cả đều có những đặc điểm riêng, phản ánh hiệu suất tốt của chúng trong các lĩnh vực tương ứng.

Trong thế giới mặt bích, ba tiêu chuẩn GB, JB, HG cung cấp nền tảng vững chắc cho kỹ thuật và các loại mặt bích khác nhau cung cấp nhiều lựa chọn cho các kỹ sư. Với sự hiểu biết sâu sắc về các tiêu chuẩn và loại này, các kỹ sư có thể linh hoạt hơn trong việc giải quyết các thách thức kỹ thuật và đảm bảo vận hành an toàn và đáng tin cậy của đường ống và thiết bị. Mặt bích kết nối mọi bộ phận của thế giới công nghiệp và trở thành một phần không thể thiếu của dự án.
